產品介紹

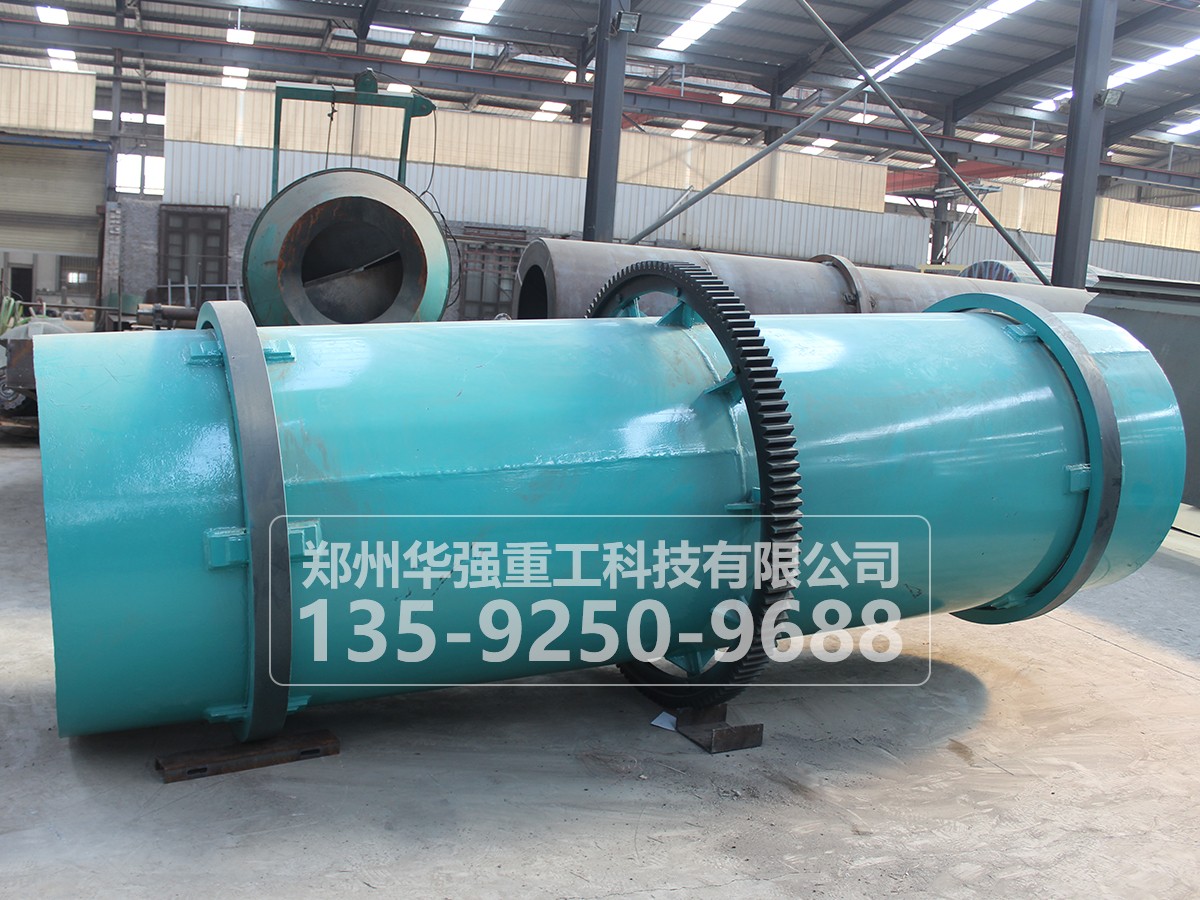

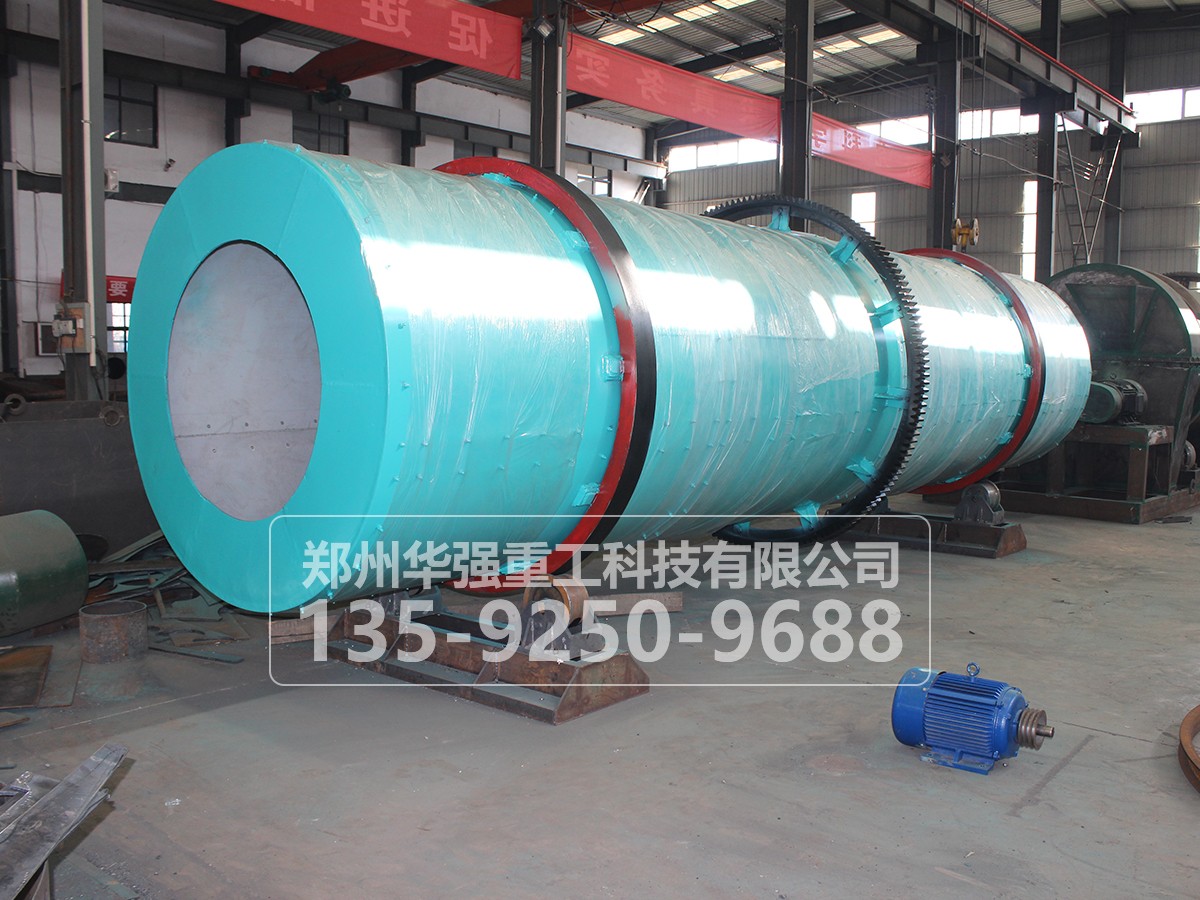

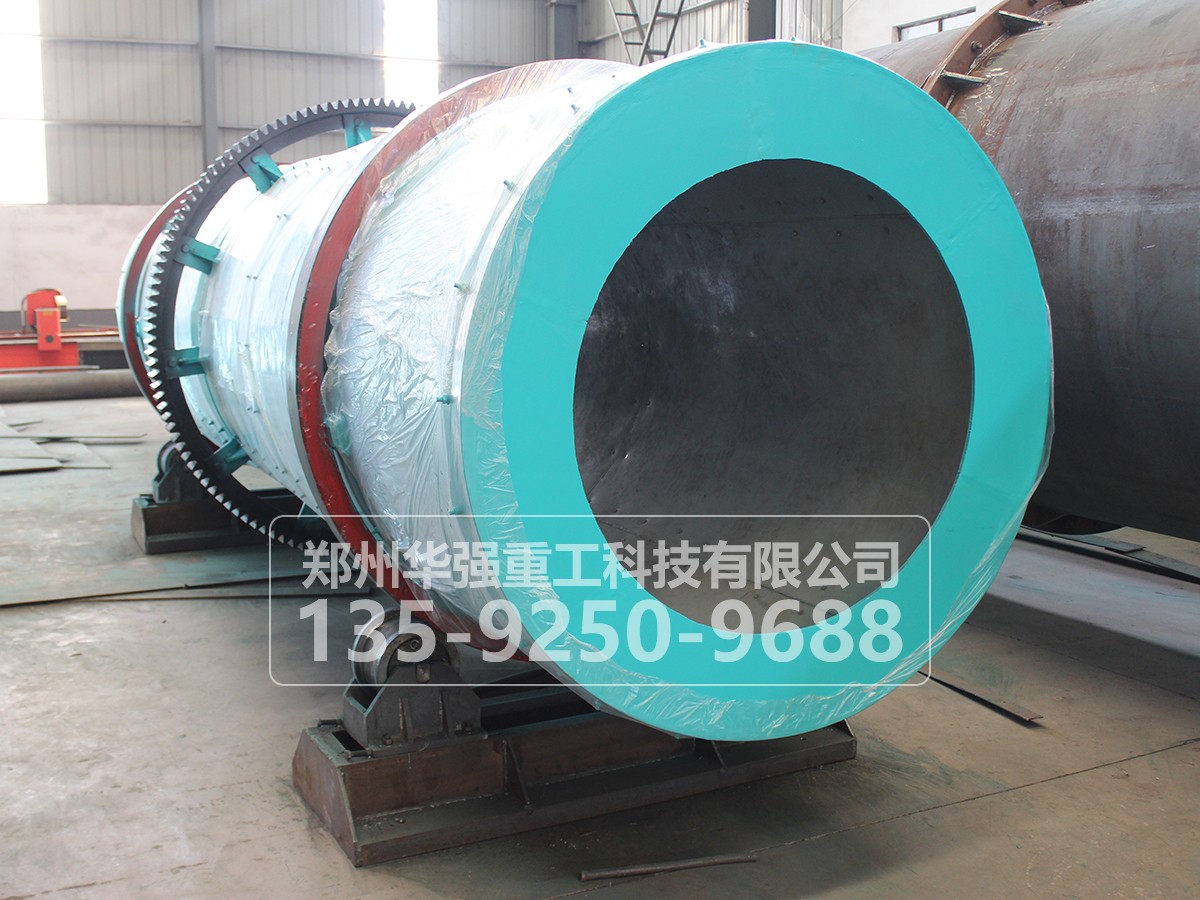

回轉式包膜機成套設備由螺旋輸送機、攪拌槽、油泵、主機等組成,粉體撲粉或液體涂膜工藝。能有效防止復合肥料的結塊。主機內采用聚丙烯內襯或耐酸不銹鋼。
本設備根據工藝要求，在內部結構上做了特殊設計，是一種有效的復混肥專用設備。
工作原理
該系列回轉式包膜機其工作原理是：由主電動機驅動皮帶和皮帶輪，通過減速機傳動給主動軸，通過安裝在主動軸上的對開式齒輪與固定在機體上的大齒圈相齒合，相向工作。物料從進料端加入，經筒體內部。與粉(液)混合,從出料口流出
結構概述
整機可分為五大部分：
1、托架部分：整個機體轉動部分都由托架支撐，受力較大。因此該機托輪架部分均采用中碳鋼板、槽鋼焊接而成，并通過了嚴格的質量控制和特殊的工藝要求，已達到本機所使用的目的。除此外更重要的是固定在架子上的托輪，因考慮到其與機體滾帶會產生較大摩擦，我廠特意選用特質防腐、耐磨材料，大大提高了本機的使用壽命，托輪架也采用鑄造一體技術。另在托輪架四角設有吊裝鉤，便于裝卸運輸。
2、傳動部分：整臺造粒機傳動部分是尤為重要的整個機體的工作都由此而行。傳動架均采用特級槽鋼焊接而成，并通過了嚴格的質量要求。安裝在傳動架上的主電動機和減速機均選用ISO產品，質量可靠。電動機帶動皮帶輪、三角帶、減速機傳動給主軸，使機體工作，其中傳動減速機與主軸工作部分，采用尼龍柱銷聯接器相咬合傳遞驅動。
3、大齒圈：固定在機體上，與傳動小齒輪相齒合，相向帶動機體工作，其采用高科技耐磨材料，使本機使用壽命更長。
4、滾帶：固定于機體兩側，以支撐整個機體。
5、機體部分：整臺包膜機重要的就是機體部分，其采用特質中碳鋼板焊接而成，并通過嚴格的質量控制和特定的工藝要求，以達到本機所使用的目的。
技術參數
| 規 格 | 筒 體 | 生產能力(t/h) | 功率 (kw) | |||
| 內 徑 (mm) | 長 度 (mm) | 傾 角 (°) | 轉 速 (r/min) | |||
| BM1200×6000 | 1200 | 6000 | 3 | 14 | 1 | 5.5 |
| BM1400×6000 | 1400 | 6000 | 3 | 13 | 5 | 7.5 |
| BM1600×6000 | 1600 | 6000 | 3 | 12 | 15 | 11 |
| BM1800×8000 | 1800 | 8000 | 3 | 12 | 30 | 15 |
